+
  • 石墨烯环氧铁红防锈底漆涂料.jpg

石墨烯环氧铁红防锈底漆涂料

石墨烯环氧铁红防锈底漆采用先进领先的石墨烯材料核心技术,创新性的将石墨烯引入到环氧铁红漆中,基于石墨烯材料的特性,使防腐涂料产品性能(耐盐雾性、耐水性、耐化学腐蚀性等)得到大幅的提升。

关键词:

石墨烯重防腐漆系列

内页产品推荐

首页推荐

  • 产品描述
  •



    石墨烯环氧铁红防锈底漆

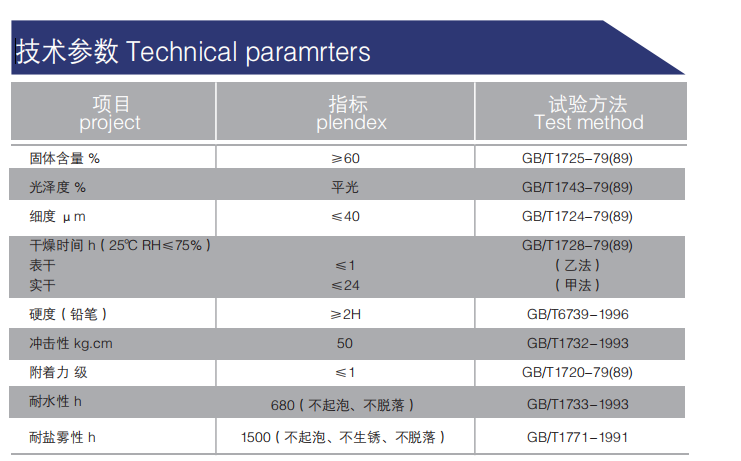

    采用先进领先的石墨烯材料核心技术,创新性的将石墨烯引入到环氧铁红漆中,基于石墨烯材料的特性,使防腐涂料产品性能(耐盐雾性、耐水性、耐化学腐蚀性等)得到大幅的提升。综合指标如下:

    特点:

    低VOC排放、防腐性能优良、良好的耐水性和耐化学腐蚀性能、漆膜硬度高、耐高温、附着力好、机械性能良好。



    应用范围:

    适合使用暴露于重度腐蚀环境中的钢结构构件;推荐用于各类钢结构、石油化工、集装箱、机械设备等,作为底漆跟中间漆其它涂料配套使用,持久性更好。



    施工参考:

    规格原漆:24kg/桶,固化剂4kg/桶,稀释剂15kg/
    颜色铁红色
    施工方法喷涂:有气喷涂和高压无气喷涂,刷涂,滚涂。
    配比方法原漆:固化剂为6:1
    涂刷面积厚度在50微米左右单位涂刷面积7平方米/千克(视材质与厚度决定)
    储存方法阴凉干燥通风避光处保存
    保质期12个月







    1. 对物体表面喷砂或者人工打磨处理并清除表面的灰尘和油污及浮尘;

    2. 涂装前先把原漆搅拌均匀,按照6:1的配比加入固化剂再次搅拌均匀,然后再根据漆的粘稠度加入适量的稀释剂开稀(有气喷涂一般加入20-30%,高压无气喷涂一般加入10%,滚涂和刷涂一般加入5-10%),最后再次把配比好的漆液搅拌均匀熟化10-20分钟之后再进行涂装作业;

    3. 若涂装一遍不能达到要求的厚度可以在漆膜表干后进行第二遍涂装(同一性质的漆可以湿碰湿施工,不同性质的漆必须待到漆膜实干后再次涂装)。

    4. 在夏季底漆干燥6小时即可进行面漆涂装作业,在冬季底漆要干燥24小时方可进行面漆涂装作业。





    施工案例:



免费获取产品报价
