产品系列
HK-011环氧导静电防腐面漆涂料
关键词:
特种功能油漆系列
- 产品描述
-
产品名称:HK-011环氧导静电防腐面漆涂料
漆膜颜色:各色
包装规格:面24kg/组,底28kg/组
混合比例:面5:1,底6:1
理论涂布率:0.18千克/平方米/80微米
涂装膜厚:干膜:40-80um/道;湿膜:60-125um/道
组成:
导静电涂料,通常要跟地表有接触,以达到去除静电的效果;导静电涂料相当于金属装甲,电流直接从外面流过而不渗透到里面。导静电防腐漆是卫士宝专用于原油领域的防腐涂料,该漆具有非常好的耐原油、成品油、耐酸碱、耐冻融等特性。原油即石油,称直接从油井中开采出来未加工的石油为原油,由不同的碳氢化合物混合而成,主要成分是烷烃,石油中还含有硫、氧、氮、磷、钒等元素。不同产区和不同地层开采的原油,物理性质差别很大,含有不同含量的酸或碱。石油防腐专用漆与普通防腐涂料特性不同,需要应对更多更恶劣的腐蚀介质。EP导静电漆的研发主要应用于盛装或输送原油的储罐、管道和车辆等。
主要特性:
防腐特性
该漆附着力好,耐酸碱、耐油性良好,可广泛用于电子、电器、航空、石油化工等行业,防止和疏导材料表面的静电荷积累。
耐油污水
导静电防腐漆耐油污水性达到1000小时以上
耐冻融性
涂层可耐冻融循环,5次,漆膜完好
耐盐雾性
耐盐雾性强,耐中性盐雾达到800小时,涂层完好,防腐蚀性优良
导静电特性
4、导静电性能优良持久、稳定。电阻率Ω1.0×10(4) ~1.0×10(8)
配套性
该漆涂层可与导静电中间漆、底漆配套使用,具有较好的涂装品质
项目
指标
漆膜颜色及外观
各色表面平整光滑
施工性
对涂膜无障碍
干燥时间
表干
≤1h
实干
≤24h
适用期(23±2℃)
4h
耐冲击强度
50kg/cm
附着力
1级
不挥发分中的金属锌含量
≥65%
耐酸碱性(168h)
不起泡、不生锈、不开裂、不剥落
用途
1、石油化工系统储存原油、中间油品、成品的储罐的内壁涂装,以及其他同样介质环境的金属或混凝土表面。
2、煤气罐、水闸、地下管道等的防腐防静电保护。
3、其他需要防静电保护的场所。
底漆:EP环氧导静电底漆
中间漆:EP导静电中间漆
面漆:EP导静电面漆涂装方法:无气喷涂、空气喷涂、刷涂、辊涂
施工方法
喷嘴尺寸
出口压力
稀释比率
无气喷涂
0.43mm-0.53mm
10-15Mpa
0-5%
空气喷涂
——
——
0-20%
刷涂、辊涂
——
——
0-10%
干燥时间及涂装间隔
温度
5℃
20℃
30℃
指触干燥
30mins
20mins
10mins
半硬干燥
6hrs
3hrs
1hr
最小涂装间隔
6hrs
3hrs
3hrs
最大涂装间隔
7days
7days
7days
表面处理
钢材表面处理应达到GB/T 8923规定的Sa2.5级,不便于喷射除锈的部位,手工和动力工具除锈至GB/T 8923规定的St3级,钢材表面粗糙度为Rz30μm~75μm,并且除去表面的油污。喷砂完工后,除去喷砂残渣,使用真空吸尘器或无油、无水的压缩空气,清理表面灰尘。
施工方法
1、配制方法将涂料彻底搅匀,按照涂料:固化剂=4:1的比例充分搅拌均匀,加入专用稀释剂达到适合施工粘度,熟化20min后使用。
2、表面处理:涂装金属表面时,喷砂抛丸处理达到sa2级,货机械除锈至st3级,表面保持干燥。
3、试用期:配制好的涂料应在6小时内用完,否则固化浪费。
4、涂装方法:高压无气喷涂 有气喷涂 手工刷涂等方式。高压无气喷涂为首选方式。
5、涂装完毕后,请尽快将喷涂工具清洗干净,以免造成喷枪堵塞。
包装储运
1、包装 : 铁桶包装 漆料 20kg/桶 固化剂4kg/桶
2、保质期为一年,超过保质期,经从新检验后合格仍可继续使用。
3、贮存: 贮存于远离火源和通风阴凉的干燥处。

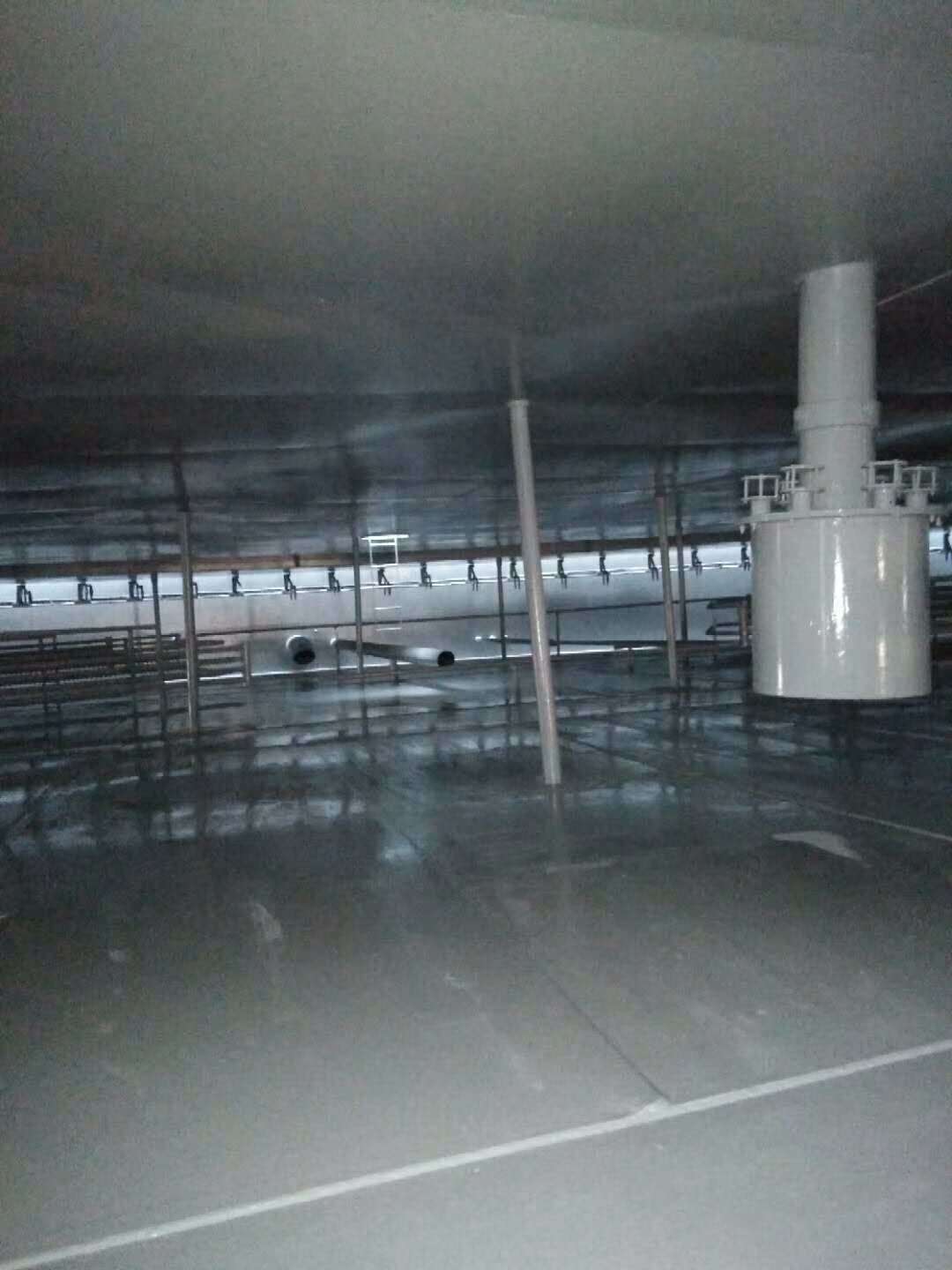

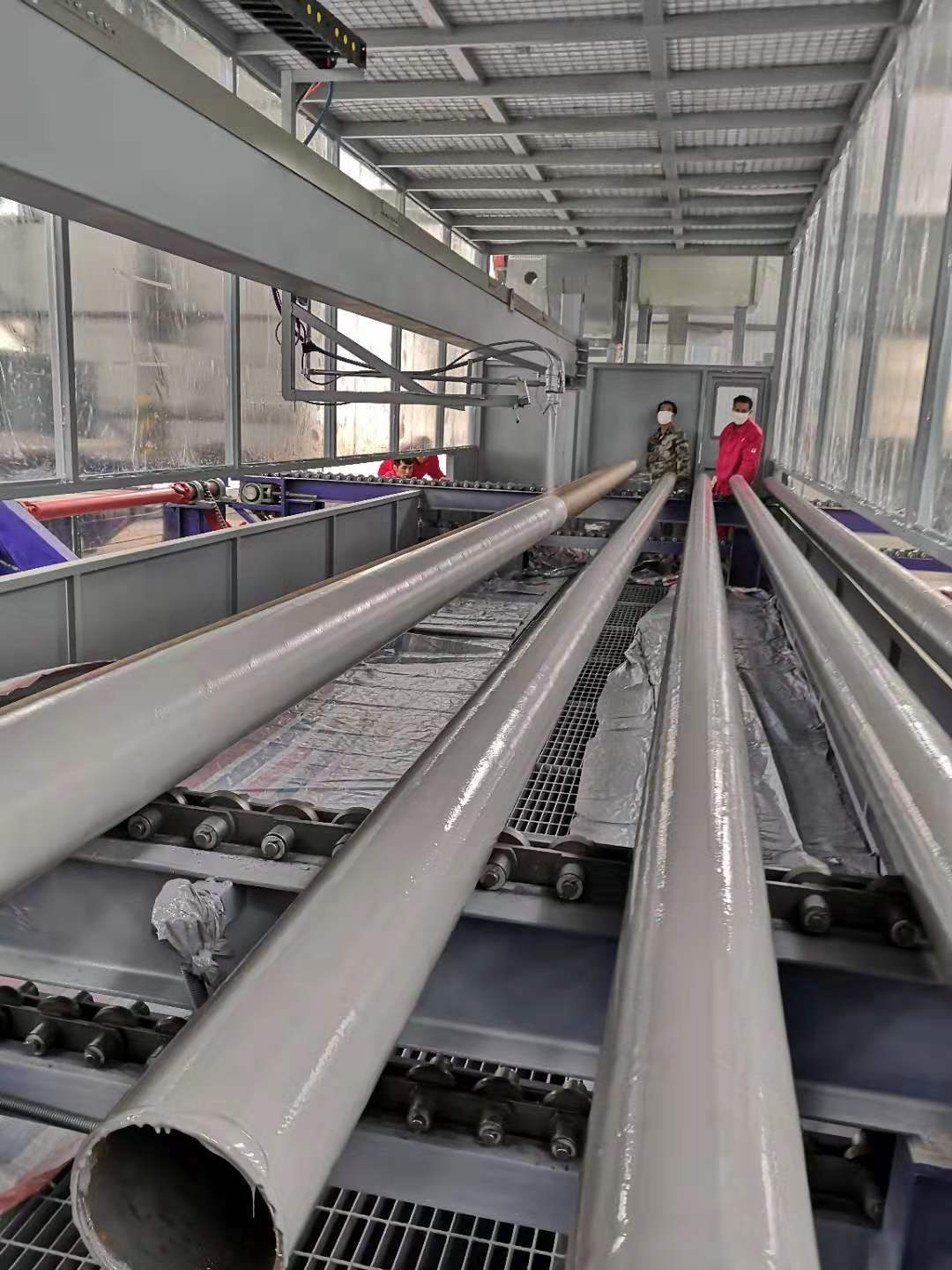

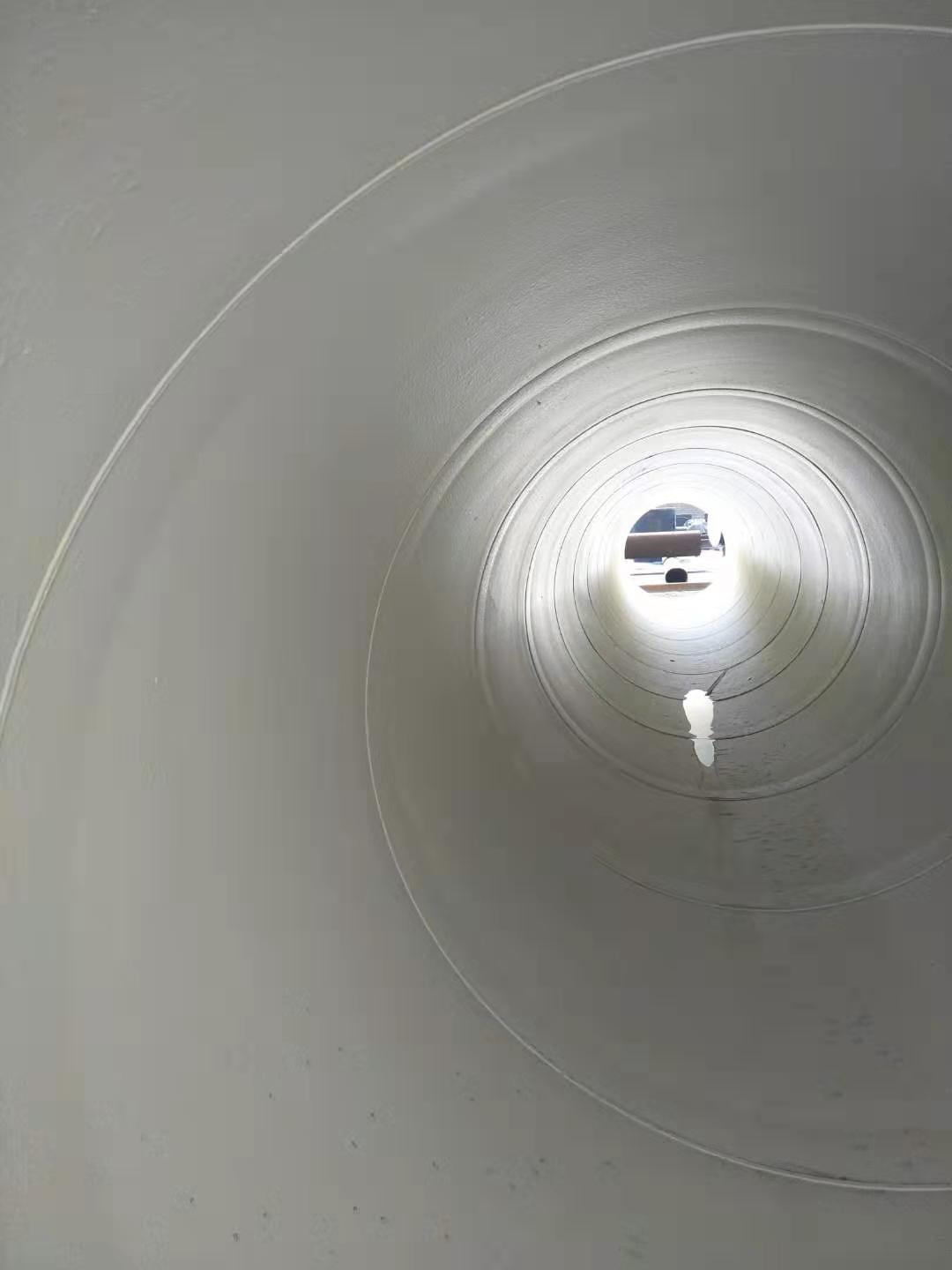

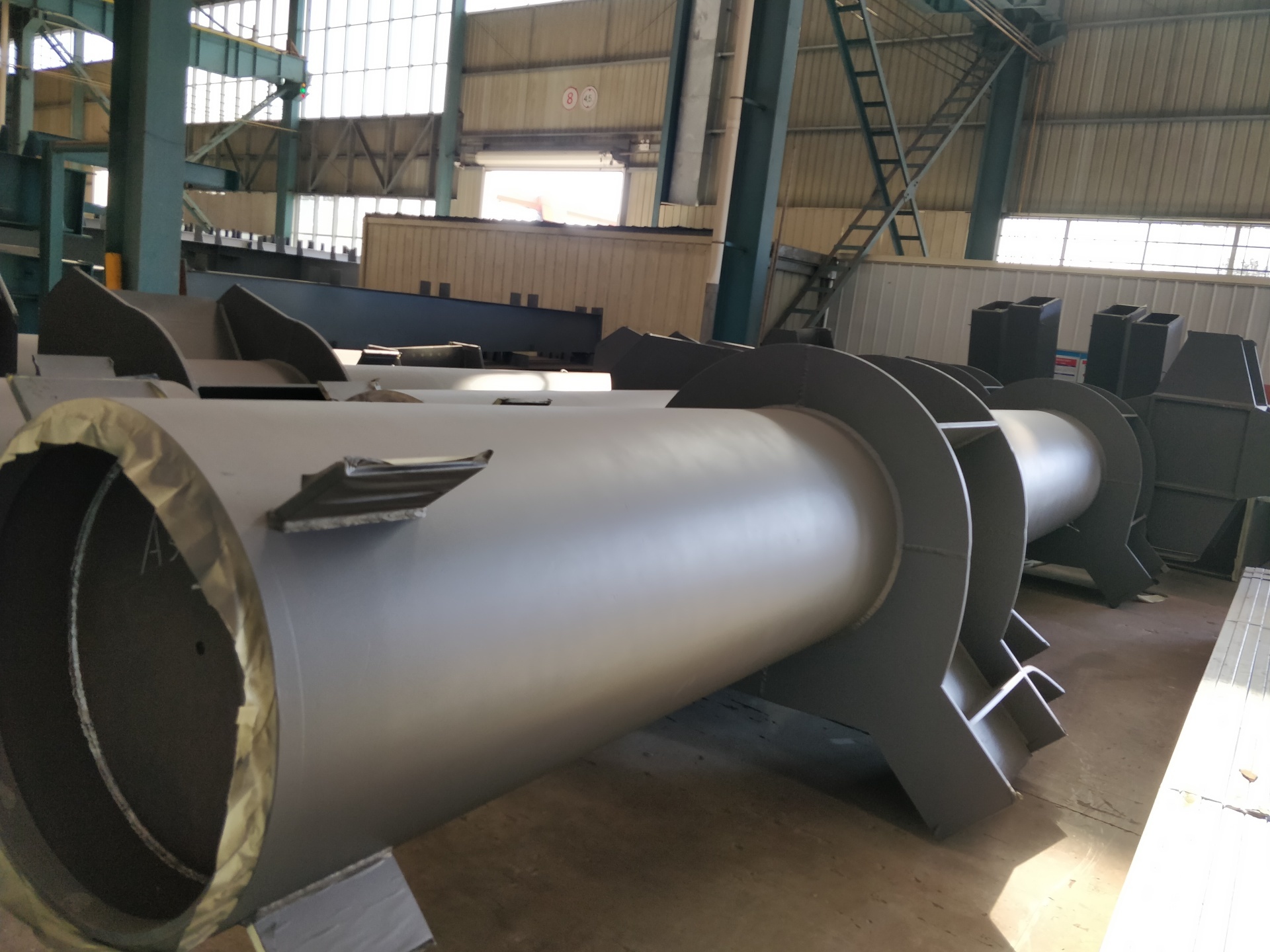

工厂展示:
免费获取产品报价
